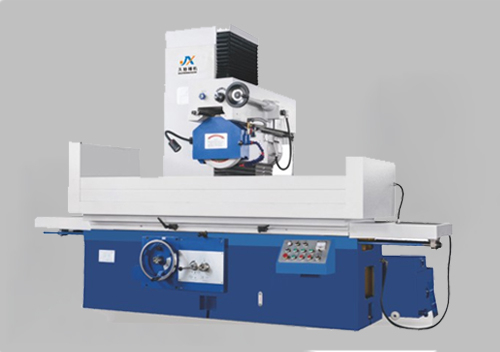

臥軸距臺平面磨床

所屬分類：臥式加工中心
瀏覽次數：291
發布時間：2023-07-25

我要詢價

產品概述

機械特點：

采用磨頭移動式布局，床身為整體結構，立柱寛大厚重，整機剛性好；

今工作臺及拖板導軌粘貼聚四氟乙烯導軌軟帶，耐磨性好，使用壽命長；

主軸前端采用錐度滑動軸承，精度易于調整，剛性好，精度高；

工作臺縱向移動和磨頭橫向移動均采用液壓驅動，無極調速，橫向進給也可手動；

今磨頭垂直進給采用精密滾珠絲桿副傳動，既可以手動，又配有快速升降機構，操作方便；

具有充退磁裝置，便于裝卸工件，并配有磁性底座砂輪修整器，不用拆卸工件即可進行砂輪修整；

機床運行平穩，性能可靠，噪音低，操作方便，深受用戶歡迎。

規格表
主要技術參數	單位	M7163 x 12	M7163 x 16	M7163 x 20	M7180x12	M7180x16	M7180x20
工作臺尺寸	mm	630x1250	630x1600	630x2000	800x1250	800x1600	800x2000
最大磨削尺寸（寬X長X高	mm	630x1250x600	6300x1600x600	630x2000x600	800x1250x600	800x1600x600	800x2000 x 600
工作臺縱向移動量（液動	mm	200-1350	200-1700	200-2100	200-13500	200-1700	200-2100
工作臺速度（無級調速）	minm	5-25	5-25	5-25	5-25	5-25	5-25
工作臺T型槽數		3	3	3	3	3	3
寬度	mm	18	18	18	22	22	22
工作臺負載量（含電子吸盤）	kg	980	1200	2000	1600	2000	2500
電子吸盤尺寸（寬X長）	mm	630x1000	630x800 (2塊)	630x1000 ( 2塊)	800x1250	800x800 ( 2塊)	800x1000 ( 2塊)
磨頭橫向最大移動量	mm	680	680	680	850	850	850
磨頭橫向進給（無級調速）連續 斷續	mm/min	0.8-3	0.8-3	0.8-3	0.8-3	0.8-3	0.8-3
斷續	mm/次	5-25	5-25	5-25	3-30	3-30	3-30
垂直手輪最小刻度	mm	0.01	0.01	0.01	0.01	0.01	0.01
手輪每轉磨頭垂鼬給量	mm	0.5	0.5	0.5	0.5	0.5	0.5
砂輪尺寸（外徑X寬度X內徑）	mm	φ400×63×φ203	φ400x63xφ203	φ400x63 xφ203	φ450x63xφ203	φ400x50xφ203	φ400x50xφ203
電氣設備總?cè)萘?/td>	KVA	15	16	20	28	28	30
磨頭電機	KW	9	9	9	15	15	15
功率轉速	r/min	1440	1440	1440	1460	1460	1460
加工表面對基面的平行度	mm	300:0.008	300:0.008	300:0.008	300:0.008	300:0.008	300:0.008
工件表面粗糙度	μm	Ra0.6	Ra0.63	Ra0.63	Ra0.63	Ra0.63	Ra0.63
機床外形尺寸	mm	3800x2100x2500	4700x2100x2500	5600x2100x2500	3500x2350x2700	4800x2350x2700	6200x2350x2700
包裝箱尺寸	cm	401x230x300	460x230x300	520x230x300	400x250x315	461x250x315	481x250x315
凈重（約）	kg	5500	6500	7500	8000	9000	11500
