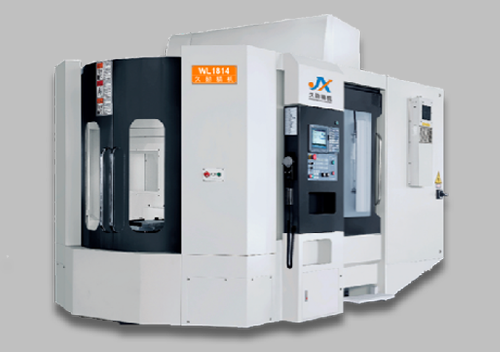

高速、高精、承載大、占地小、剛性強。
在機床設計上，久勛精機領先的將最新的拓普分析軟件及有限元素分析軟件應用于機床設計。強化整體結構剛性及介面剛性。配合高效率主軸馬達，使重切削能力能充分發揮。采用進口的控制系統，搭配嚴格的動平衡校正。使高精度，高品質的加工變得可能。

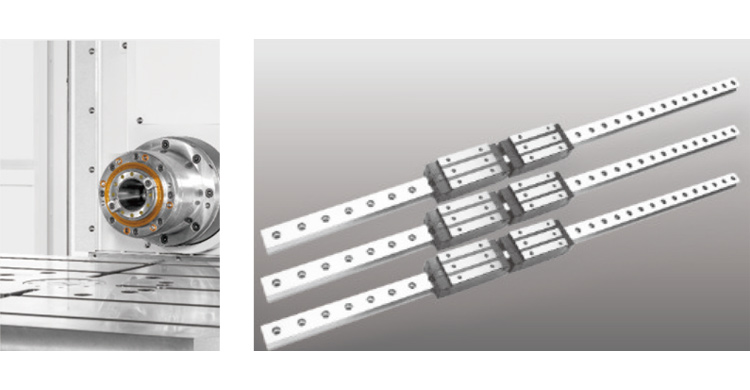

采用臺灣高精度主軸，標準轉速6000rpm，并帶有主軸氣幕保護裝置，確保主軸高精度穩定，壽命長，選配3000轉。主軸采用大功率(18.5-30kw)雙繞組廣域伺服電機驅動，扭矩可達210NM(opt3000轉可達420NM)。工作臺采用高精度齒輪盤定位，定位精度±2”重復定位精度±1”。
所有線軌機型三軸均采用國際知名品牌高精度線軌，具有以下優點：剛性高、滾動阻力系數低，定位精度高，加工產品表面精度好。
規格參數 | |||||
加工參數 | WL-1290 | WL-1812 | WL-2214 | WL-2516 | WL-3018 |
X軸行程 | 1200 | 1800 | 2200 | 2600 | 3000 |
Y軸行程 | 900 | 1200 | 1400 | 1700 | 1800 |
Z軸行程 | 500 | 500 | 500 | 700 | 1000 |
主軸轉速 | 0-6000 | 0-6000 | 0-6000 | 0-6000 | 0-6000 |
傳動方式 | 齒輪/皮帶 | 齒輪/皮帶 | 齒輪/皮帶 | 齒輪/皮帶 | 齒輪/皮帶 |
主軸中心至工作臺面 | 50-950 | 50-1250 | 50-1550 | 50-1750 | 80-1880 |
主軸端面至工作臺中心 | 150-650 | 200-700 | 200-700 | 200-900 | 200-1200 |
工作臺尺寸 | 1300x700 | 2000x1100 | 2200x1300 | 2650x1400 | 3200x1700 |
工作臺最大載重 | 4000 | 8000 | 10000 | 15000 | 18000 |
T型槽尺寸 | 5x22x200（橫向） | 8x22x200（橫向） | 9x22x200（橫向） | 12x22x200（橫向） | 13x22x220（橫向） |
旋轉工作臺 | 選配 | 選配 | 選配 | 選配 | 選配 |
CNC系統(套) | FANUC OiMF | FANUC OiMF | FANUC OiMF | FANUC OiMF | FANUC OiMF |
切削速度X/Y/Z（m/min） | 8 | 6 | 6 | 6 | 6 |
速度移動(m/min) | 12 | 10 | 10 | 10 | 10 |
主軸電機(kw) | 18.5/22 | 30 | 30 | 30 | 37 |
機床定位精度 | ±0.015/300 | ±0.015/300 | ±0.015/300 | ±0.015/300 | ±0.015/300 |
機床重復定位精度(m/min) | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
所需氣壓(kgf/cm“ | 6 | 6 | 6 | 6 | 6 |
電壓需求(KVA) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
機床重量 | 13000 | 22000 | 26000 | 32000 | 45000 |
外形尺寸長x寬x高 | 4160x3000x3700 | 5500x3500x4000 | 6200x3700x4200 | 6780x4500x4500 | 7600x5000x5200 |
