動柱式數控龍門鏜銑床

所屬分類：動柱式數控龍門銑床
瀏覽次數：373
發布時間：2023-06-29

我要詢價

產品概述

產品秉承傳統龍門機床剛性強，結構對稱，穩定性高等特點，采用橫梁移動框架結構，運動部分的輕量化降低了滾珠絲桿的驅動負荷、減少了絲桿和導軌的磨損量，提升了產品的動態性能。

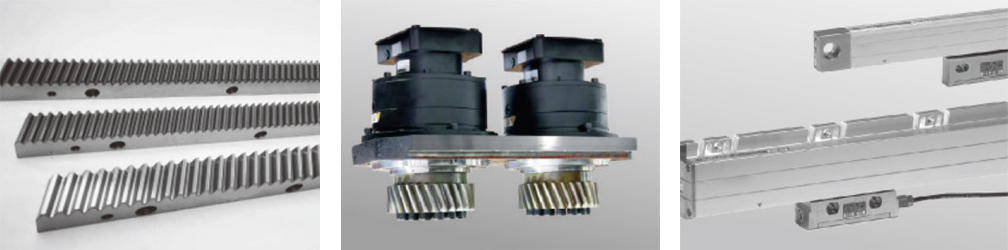

德國進?精密?輪?條，保證運?平穩，強化機械精度。
動柱系列高精度雙電機消隙傳動機構，滿足高速、高精聯動切削需求。
全閉環位置檢測：為保證機床工作的精度穩定性，機床各坐標軸的位置檢測采用精密光柵，分辨率為0.001mm, 用以補償齒條、滾珠絲杠的精度變化；以實現機床全閉環控制。

規格參數
加工范圍	DSK-35系列	DSK-45系列	DSK-50系列	DSK-60系列
X軸行程	8500(10500/12500/	8500(10500/12500/	8500(10500/12500/	8500(10500/12500/
X軸行程	16500/20500/24500)	16500/20500/24500)	16500/20500/24500)	16500/20500/24500)
Y軸行程	4000	5000	5300	6500
Z軸行程	1200/1500	1200/1500	1200/1500	1200/1500
龍門有效寬度	3500	4500	5000	6000
主'岫工作師臨	200-1400/1700	200-1400/1700	200-1400/1700	200-1400/1700
工作臺
尺寸(XxY軸方向mm)	8000(10000/12000/16000/	8000(10000/12000/16000/	8000(10000/12000/16000/	8000(10000/12000/16000/
尺寸(XxY軸方向mm)	20000/24000)X2800	20000/24000)X3200	20000/24000)X3200	20000/24000)X4500
T型槽	28	28	28	28
最大載重	10	10	10	10
主軸
主軸轉速	4500/6000	4500/6000	4500/6000	4500/6000
主軸傳動方式	BF直連	BF直連	BF直連	BF直連
錐度	BT50	BT50	BT50	BT50
驅動進給
三軸快速移動(m/min)	X10/Y10/Z10	X10/Y10/Z10	X10/Y10/Z10	X10/Y10/Z10
切削進給(m/min)	1-8000	1-8000	1-8000	1-8000
最小輸入單元	0.001	0.001	0.001	0.001
定位精度	±0.03	±0.03	±0.03	±0.035
重復定位精度	±0.02	±0.02	±0.02	±0.03
圓盤式刀庫
刀具數(把)	24/32(選配)	24/32(選配)	24/32(選配)	24/32(選配)
刀柄規格	BT50	BT50	BT50	BT50
選刀方式	雙向任意	雙向任意	雙向任意	雙向任意
刀具交換時間	T-T:2.5SEC	T-T:2.5SEC	T-T:2.5SEC	T-T:2.5SEC
最大刀具重量	15/300	15/300	15/300	15/300
電機功率
主軸	22-30	22-30	22-30	22-30
X/Y 軸	5.5	5.5	6	6
Z軸	5.5(剎)	5.5(剎)	6(剎)	6(剎)
	X:齒條齒輪/Y： 8016	X:齒條齒輪/Y： 8016	X:齒條齒輪/Y： 8016	X:齒條齒輪/Y： 8016
螺桿形式	/Z:6312-C3	/Z:6312-C3	/Z:6312-C3	/Z:6312-C3
	線軌滑塊X:55/	線軌滑塊X:55/	線軌滑塊X:55/
滑軌形式	丫 :55/Z:方滑枕	Y:55/Z:方滑枕	丫 :55/Z:方滑枕	丫 :55/Z:方滑枕
其它
電源容量(KVA)	60	60	60	60
車量⑴	80-150	90-180	90-180	100-200
氣壓需求(KGF/CM2)	N6	>6	N6	>6
	12000(15000/18000/	12000(15000/18000/	12000(15000/18000/	12000(15000/18000/
面積需求L xWxH(mm)	26000/32000)X8000X6500	26000/32000)X9000X6500	26000/32000)X9300X7000	26000/32000)X9800X7000
