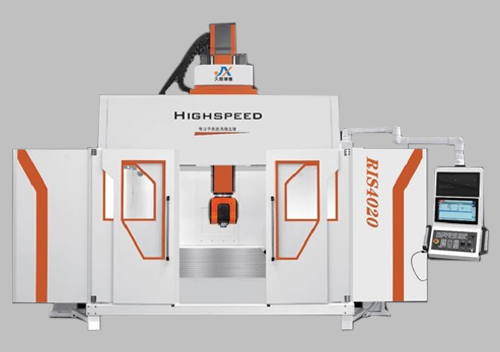

1.工作臺
機床工作臺為優質灰鑄鐵鑄造件，耐磨性強、抗 壓性能好。分布均勻的地腳聯結使固定安裝的工作臺面受力均勻，承重達到5T/m2。
2.座、拖板(X 軸)
床身、拖板大件作為整機基礎采用HT300 優 質材料鑄造，剛性強，吸震性能好。
床身導軌采用高精度滾柱直線導軌，絲桿旋 轉發熱組件采用水冷溫控技術，有效解決熱延伸產生的精度誤差。
3.滑鞍、滑枕(Z 軸箱中箱雙驅動結構)
滑鞍大件作為移動滑枕基礎件采用高強度優 質鑄件，剛性強，吸震性能好?；泶蠹庑?結構高強度球鐵600-3鑄造，經三次時效處 理；雙擺頭匹配滑枕截面450×450mm 方滑枕 剛性強、慣量低，高速性能佳。
滑枕導軌采用高精度滾柱直線導軌，配以滑 塊約束Z向?qū)к壷?，主軸懸伸剛性強，高速性 能佳。傳動系統采用伺服電機直聯驅動滾珠絲 桿。滑枕兩側雙絲桿驅動系統，絲桿旋轉發熱 組件采用水冷溫控技術，有效解決熱延伸產生 的精度誤差。確保Z向進給換向平穩，動態快。
4.雙梁結構(Y 軸)
橫梁大件為整體一體鑄造成型，經時效處 理；截面大、剛性強、慣量低，高速性能佳。能 有效解決機床會因車間環境溫度變化使機床主軸 中心隨環境溫度變化而跑中心。
橫梁導軌采用高精度滾柱直線導軌布置，跨 距大、剛性強、抗震性能好。

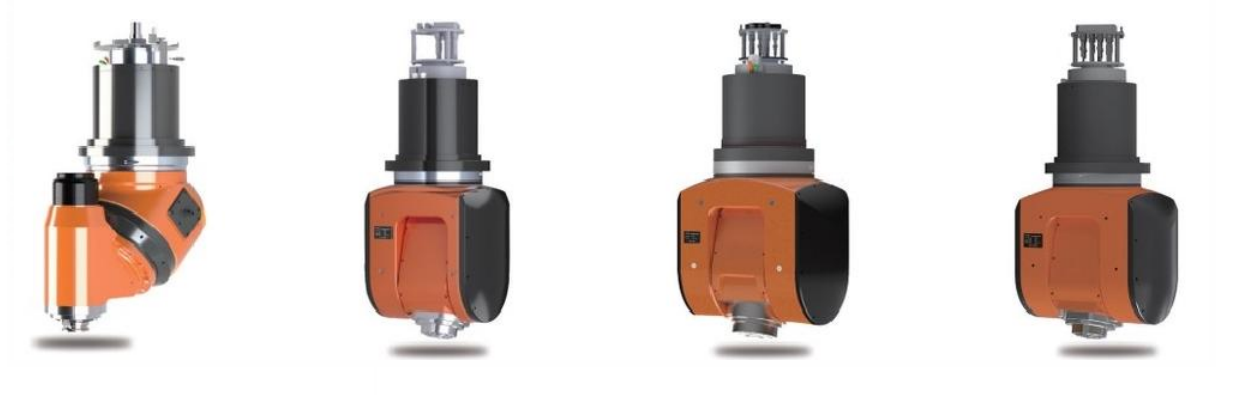

5.五軸聯動單/雙擺銑頭 (A/C) 力矩直驅+電主軸
主要參數
| 分類 | 項目 | 單位 | 主要參數 |
| 加工范圍 | X軸行程 | mm | 4200 |
| Y軸行程 | mm | 2200 | |
| Z軸行程 | mm | 1050 | |
| A軸回轉范圍 | ±110 | ||
| C軸回轉范圍 | ±360 | ||
| 龍門有效寬度 | mm | 3950 | |
| 主軸垂直方向端面至工作臺面距離 | mm | 50~1200 | |
| 工作臺 | 工作臺尺寸 | mm | 2000x4000 |
| 工作臺承重 | t/m2 | 5 | |
| T型槽規格(寬度x間距) | 28x250 | ||
| 最大切削速度X/Y/Z | m/min | 2010/10/10 | |
| 進給驅動 | 最大切削速度A/C | °/s | 120/120 |
| 快速移動速度XMIZ | m/min | 5/15/15 | |
| 快速移動速度A/C | rpm | 40/40 | |
| 最大加速度X/Y/Z | m/s2 | 2001/1/1 | |
| 最大加速度A/C | /s2 | 1800/1800 | |
| 主軸 | 驅動方式 | 電主軸 | |
| 主軸最高轉速 | rmp | 18000 | |
| 主軸功率(S1/S6-40%) | kW | 35 | |
| 主軸扭矩(S1/S?-40%) | N.m | 61/88 | |
| 主軸錐孔 | HSK-A63 | ||
| 滑枕截面 | mm | 450x450 | |
| 刀庫(選項) | 刀庫容量 | 24 | |
| 刀柄形式 | HSK-A63 | ||
| 最大刀具直徑 | mm | p80 | |
| 最大刀具長度 | mm | 300 | |
| 最大刀具重量 | kg | 8 | |
| 定位精度 (執行標準 VD13441) 恒溫環境 | X軸 | mm | 0.015 |
| Y軸 | mm | 0.015 | |
| Z軸 | mm | 0.01 | |
| A軸 | "(角秒) | 5" | |
| C軸 | (角秒) | 5" | |
| 重復定位精度 (執行標準 | X軸 | mm | 0.01 |
| Y軸 mm 0.01 | |||
| Z軸 | mm | 0.005 | |
| A軸 "(角秒) 3" | |||
| C軸 | "(角秒) | 3" | |
| 機床R TCP 精度值 | 戴博測棒長度150mm,三豐千分 | ||
| 表。A軸角度±75度，C軸±300度， 進給值F=500 | mm | 0.02 | |
| 其它 | 電源總?cè)萘?/td> | kVA | 150 |
| 數控系統 | SIEMENS ONE | ||
| 機床占地尺寸(長x寬) | mm | 約8000*6314 | |
| 總機重量 | 噸 | ≈55 | |
標準配置
機架底座 | 雙橫梁 | 數控系統 | 聯軸器 |
| 主 軸 | AC 軸 | 主軸驅動器 | 伺服電機 |
| 伺服驅動器 | X 軸Y軸高精度滾珠絲桿 | 進口高精密導軌(45)P 級 | 進口高精密導軌(55) P 級 |
| Z軸高精度滾珠絲桿 | 自動換刀系統 | CNC 專用電器柜 | CNC 系統獨立操作平臺 |
| 拉刀裝置 | 氣壓調節器 | 電控空調系統 | 潤滑系統 |
| 主要電氣元器件 | 風琴防護 | 冷卻系統 | 排屑器 |
| 拖 鏈 | 監控系統 | 全閉環光柵尺 | 工 作 臺 |
選擇配置
穩壓電源 | 斷電回退 | 自動對刀儀 | 工件測頭 |
| 碰撞保護 | 中心出水 |
