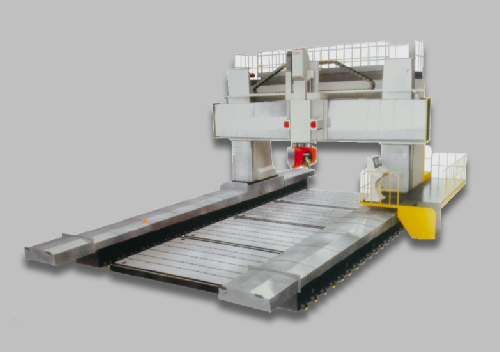

DTK-55 動梁龍門移動式加工中心

所屬分類：動梁龍門移動式加工中心
瀏覽次數：433
發布時間：2023-06-12

我要詢價

產品概述

橫梁采用大截面桁架結構的高強度鑄造結構，并經多次振動消應力處理，導軌采用進口重載直線滾動導軌，高速振動小，低速無爬行，伺服驅動 性優；同時，承載能力大，切削抗振性能好。

Z軸導軌副采用鑲鋼導軌和滾動塊形式，以實現方滑枕的上下移動?；砗妥兯傧洳捎梅蛛x結構，使變速箱中產生的熱無法傳動到滑枕上。

關鍵大件鑄件均采用高強度鑄鐵材料和樹脂工藝鑄造，釆用"米字型”筋板布置以提高床身的剛度和強度，并釆用先進的有限元素分析進行輔助設計，保證產品的可靠性、穩定性。

機床可選配：刀庫、直角鐵頭、萬能鐵頭、加長銃頭等，還可以根據零件加工要求選配數控平旋盤，為客戶提供完整的加工解決方案。

規格參數
工作臺	DTK-30	DTK-35	DTK-40	DTK-45	DTK-50	DTK-55
寬	3000	3500	4000	4500	5000	5500
長(mm)	8000-50000	8000-50000	8000-50000	8000-50000	8000-50000	8000-50000
最大承載(T/m2)	20	20	20	20	20	20
行程
X軸行程	8500-50500	8500-50500	8500-50500	8500-50500	8500-50500	8500-50500
Y軸行程	4500	5000	5500	6000	6500	7000
Z軸行程	1250/1500	1250/1500	1250/1500	1250/1500	1250/1500	1250/1500
W軸行程	2500-400	2500-400	2500-400	2500-400	2500-400	2500-400
最大通過工件寬度	4000	4500	5000	55000	6000	6500
主軸
主軸斷面至工作臺面距離			根據客戶要求設計
主軸規格				BT50
主軸傳動方式			兩檔減速箱
主軸電機功率(KW)		28/38、41/56、55/78、60/84
主軸轉速rpm			5-1800/5-3000
進給速度
進給速度 X/Y/Z(mm/min)	1-8000	1-8000	1-8000	1-8000	1-8000	1-8000
快移速度X/Y/Z(m/min)	10	10	10	10	10	10
快移速度W(m/min)	2	2	2	2	2	2
進給速度W軸(m/min)	2	2	2	2	2	2
定位精度
定位精度X/Y/Z	0.02/1000	0.02/1000	0.02/1000	0.02/1000	0.02/1000	0.02/1000
重復定位精度X/Y/Z	0.01/1000	0.01/1000	0.01/1000	0.01/1000	0.01/1000	0.01/1000
其它
垂直滑枕截面			500X500/650X650
數控系統	SIEMENS 840Dsl(可根據客戶需要選擇其他數控系統)
